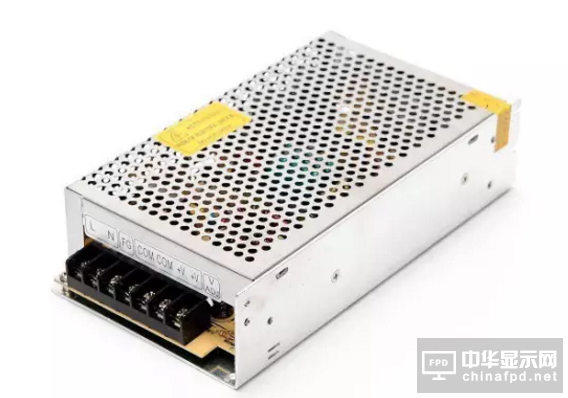

　　什么是LED顯示屏的驅動電源

　　LED驅動電源把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED驅動電源的輸入包括高壓工頻交流(即市電)、低壓直流、高壓直流、低壓高頻交流(如電子變壓器的輸出)等。而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。LED電源核心元件包括開關控制器、電感器、開關元器件(MOSfet)、反饋電阻、輸入濾波器件、輸出濾波器件等等。根據不同場合要求、還要有輸入過壓保護電路、輸入欠壓保護電路，LED開路保護、過流保護等電路。

　　按驅動方式分類

　　(1)恒流式

　　恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓卻隨著負載阻值的大小不同在一定范圍內變化，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓也就越高;

　　恒流電路不怕負載短路，但嚴禁負載完全開路;

　　恒流驅動電路驅動LED是較為理想的，但相對而言價格較高;

　　應注意所使用最大承受電流及電壓值，它限制了LED的使用數量。

　　(2)穩壓式

　　當穩壓電路中的各項參數確定以后，輸出的電壓是固定的，而輸出的電流卻隨著負載的增減而變化;

　　穩壓電路不怕負載開路，但嚴禁負載完全短路;

　　以穩壓驅動電路驅動LED，每串需要加上合適的電阻方可使每串LED顯示亮度平均;

　　亮度會受整流而來的電壓變化影響。

　　LED驅動電源的特點

　　(1)高可靠性

　　特別像LED路燈的驅動電源，裝在高空，維修不方便，維修的花費也大。

　　(2) 高效率

　　LED是節能產品，驅動電源的效率要高。對于電源安裝在燈具內的結散熱非常重要。電源的效率高，它的耗損功率小，在燈具內發熱量就小，也就降低了燈具的溫升。對延緩LED的光衰有利。

　　(3)高功率因素

　　功率因素是電網對負載的要求。一般70瓦以下的家用電器，沒有強制性指標。雖然功率不大的單個用電器功率因素低一點對電網的影響不大，但晚上使用照明量大，同類負載太集中，會對電網產生較嚴重的污染。對于30瓦~40瓦的LED驅動電源，據說不久的將來，也許會對功率因素方面有一定的指標要求。

　　(4)驅動方式

　　現在通行的有兩種：其一是一個恒壓源供多個恒流源，每個恒流源單獨給每路LED供電。這種方式，組合靈活，一路LED故障，不影響其他LED的工作，但成本會略高一點。另一種是直接恒流供電也就是“中科慧寶“改采用的驅動方式，LED串聯或并聯運行。它的優點是成本低一點，但靈活性差，還要解決某個LED故障，不影響其他LED運行的問題。這兩種形式，在一段時間內并存。多路恒流輸出供電方式，在成本和性能方面會較好。也許是以后的主流方向。

　　(5)浪涌保護

　　LED抗浪涌的能力是比較差的，特別是抗反向電壓能力。加強這方面的保護也很重要。有些LED燈裝在戶外，如LED路燈。由于電網負載的啟甩和雷擊的感應，從電網系統會侵入各種浪涌，有些浪涌會導致LED的損壞。因此分析“中科慧寶“的驅動電源在浪涌保護方面應該有一定的欠缺，而至于電源及燈具頻繁更換，LED驅動電源要有抑制浪涌的侵入，保護LED不被損壞的能力。

　　(6)保護功能

　　電源除了常規的保護功能外，最好在恒流輸出中增加LED溫度負反饋，防止LED溫度過高;要符合安規和電磁兼容的要求。

　　整體恒流和逐路恒流工作方式優缺點

　　與整體恒流相較，逐路恒流雖然缺點比較多，成本也比較高。但是它能真正的起到保護LED和延長LED的壽命，所以逐路恒流才是未來的趨勢。
